Transponder

Transponder sind das Kernstück unserer Produkte.

Er besteht aus der Antenne (die Wicklung besteht aus isoliertem Kupferdraht), dessen Wicklungsenden mit einem integrierten Schaltkreis verbunden werden, wobei noch keine Umhüllung zugefügt wird.

Weitere verfügbare RFID Tags von HID Global finden Sie hier.

Konstruktion und Anwendungen

Verschiedene Größen und Formen

LUX-IDent fertigt Transponder in den Größen von 5 bis 120 mm. Obgleich die meisten unserer Kunden runde Spulen fordern, können wir je nach Kundenwunsch auch verschiedene Antennengrößen und Formen fertigen. Der präzise Wickelprozess in Verbindung mit einem Frequenzfeinabgleich ermöglicht einen ausgezeichneten Leseabstand.

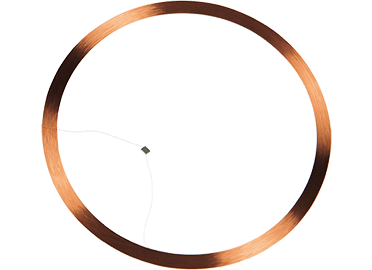

prod_transponders_different_shapes-1-opt

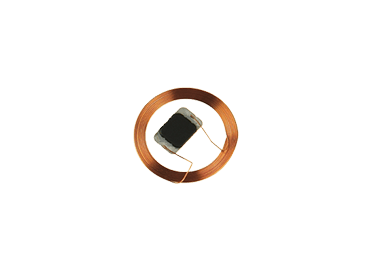

prod_transponders_different_shapes-2-opt

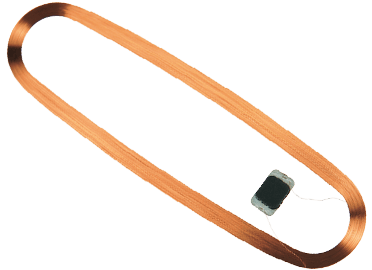

prod_transponders_different_shapes-3-opt

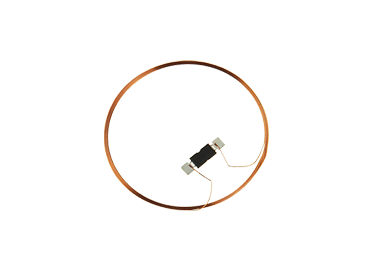

prod_transponders_different_shapes-4-opt

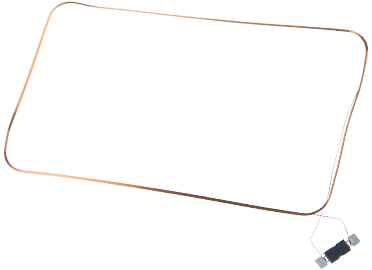

prod_transponders_different_shapes-5-opt

prod_transponders_different_shapes-6-opt

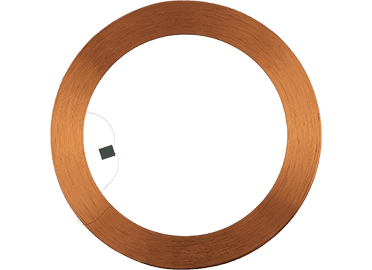

prod_transponders_different_shapes-7-opt

Maße

125 kHz

13,56 MHz

(Innendurchmesser in mm)

Verfügbare Chiptechnologien

Hersteller	125 kHz	13,56 MHz
EM Microelectronic	EM4102, EM4200, EM4305, EM4450
NXP	Hitag® 1, Hitag® 2, Hitag® S 256bit, Hitag® S 2048bit	MIFARE Ultralight® C, MIFARE Ultralight® EV1, MIFARE Classic® 1K EV1, MIFARE Classic® 4K EV1, MIFARE® DESFire® 256B EV1, MIFARE® DESFire® 2K EV1/EV2, MIFARE® DESFire® 4K EV1/EV2, MIFARE® DESFire® 8K EV1/EV2, MIFARE Plus® SE, MIFARE Plus® S 2K, MIFARE Plus® S 4K, MIFARE Plus® X 2K, MIFARE Plus® X 4K, MIFARE Plus® EV1 2K, MIFARE Plus® EV1 4K I-Code® SLIX NTAG213, NTAG215, NTAG216 SmartMX (JCOP)
Infineon		NRG SLE66R35 1K
Microchip – Atmel	ATA5575M1, ATA5575M2, ATA5577, Q5
Legic®		Prime: MIM256, MIM1024 Advant: ATC256-MV410, ATC1024-MV110, ATC1024-MV010, ATC4096-MP311 CTC 4096-MP410, CTC 4096-MM410
Silicon Craft	SIC7999 (HDX)

Andere ICs auf Anfrage.
